ANSYS Q3D Extractor
产品概述 功能特点
产品概述

ANSYS Q3D Extractor 可以设计用在高速电子设备上的先进电子封装和连接器,或者设计用在电力分配、电力电子和电力传动系统中的高功率汇流和功率变换器件。

Q3D Extractor 使用高效的三维和二维准静态电磁场模拟技术,从互连结构提取 RLCG 参数。然后自动生成一个等效的 SPICE 子电路模型。这些高精度模型可用于信号完整性分析,从而研究串扰、地弹噪声、互连延迟和振铃等电磁现象,以了解互连、IC 封装、连接器、PCB、母线和电缆的性能。

Q3D Extractor 提供部分电感和电阻提取能力,帮助设计直流电源转换器,以及触屏设备的互容提取。为了加速模型创建,它还可以从知名的 MCAD 和 ECAD 提供商(如 Altium、Autodesk、Cadence、Dassault、Mentor Graphics、PTC 和 Zuken)那里导入文件。这就极大地提高了分析现代电子封装和 PCB 的效率,以确保集成电路的合适性能。Q3D Extractor 将数据无缝传输到不同的 ANSYS 物理解算器上,如用于热设计的 Icepak 和用于结构分析的 Mechanical,以提供业界领先的多物理场分析。


功能特点

快速准确的三维寄生参数提取

Q3D Extractor 包括好几种解决方案,用于电子封装、触屏和电力电子转换器的寄生提取。

三维准静态场解算器
ANSYS Q3D Extractor 包含基于矩量法 (MoM) 的高级准静态三维电磁场解算器,并通过快速多极子方法 (FMM) 加速。结果包括接近和趋肤效应、电介质和欧姆损耗,以及色散效应。Q3D Extractor 可以方便快捷地提供电阻 (R)、部分电感 (L)、电容 (C) 和电导 (G) 的三维提取。

二维 Extractor:电缆和传输线场解算器
ANSYS Q3D Extractor 包含一个强大的准静态二维电磁场解算器。它采用有限元方法 (FEM) 来确定电缆模型和传输线的单位长度RLCG参数、特性阻抗 (Z0) 矩阵、传播速度、延迟、衰减、有效介电常数、差分和共模参数,以及近端和远端串扰系数。

全自动的自适应网格生成

采用自适应网格生成技术,您只需指定几何形状、材料属性和期望的输出即可。网格生成过程使用高度可靠的体积网格生成技术,并且包括多线程功能,减少了内存使用量,并缩短模拟时间。这种成熟的技术消除了构建和精细化有限元网格的复杂性,并使高级数值分析适用于公司内所有级别的工程师。

IBIS 封装模型提取

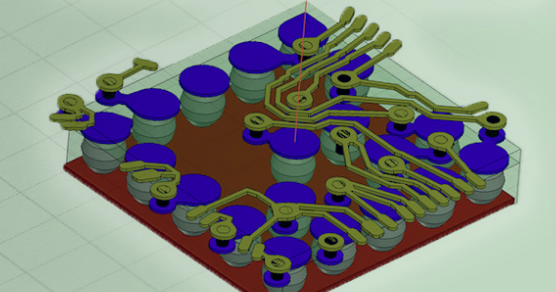

生成高精度的降阶 SPICE 模型用于电路模拟,使 ANSYS Q3D Extractor 成为创建 IBIS 封装模型的理想软件。可以研究串扰、地弹噪声、互连延迟和振铃,这些都有助于了解高速电子设计的性能,例如多层印刷电路板、高级电子封装和三维片上无源组件。此外,Q3D Extractor 对于提取封装中的关键互连组件(键合线)、电路板(关键网络)以及芯片、封装和电路板之间的连接路径(连接器、电缆、插座和传输线)都至关重要。

等效电路模型的生成

您可以利用 ANSYS Q3D Extractor 创建等效电路模型(SPICE 子电路/梯形集总模型)。Q3D Extractor 生成的模型种类取决于使用的是哪种解算器。二维和三维场解算器可以创建常见的格式有 Simplorer SML、HSPICE W Element, 、PSpice、Spectre、IBIS ICM / PKG 模型和 ANSYS CPP 模型。

电源转换器设计

ANSYS Q3D Extractor 是设计用于混合电气技术和配电应用的电力电子设备的理想选择,用于优化逆变器/转换器架构,并尽量减少总线电感、过压情况和短路电流。该软件从大功率母线、电缆和大功率逆变器/转换器模块中提取电阻、部分电感和电容寄生参数,然后将它们输入到 ANSYS Simplorer 中,用于研究电力电子系统的 EMI/EMC 性能。链接到Icepak和 ansys Mechanical之后,就能够研究电流引起的电热应力

触屏设计

使用 Q3D Extractor,您可以通过分析摸屏设备的 RLCG 矩阵数据来解决设计难题。Q3D还提供了能够有效地解算ITO一类的薄导电层的功能,可以比传统的金属求解方法提速高达 22 倍。
