ANSYS TurboGrid
产品概述 功能特点
产品概述

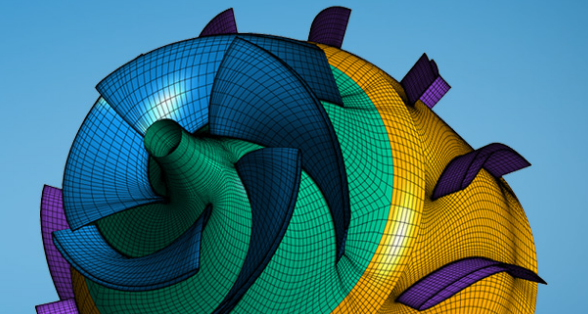

        ANSYS TurboGrid可自动生成高质量的六面体网格,充分满足旋转机械中的叶片流道仿真需求。这样,TurboGrid就能在评估不同设计的性能预测差异时,最大限度地减小网格依赖性。

        ANSYS Workbench提供持续的系统级参数管理,可进一步将整个旋转机械分析过程(从几何结构设计到网格剖分)实现自动化和标准化。

        ANSYS TurboGrid能创建一致的网格,这一点非常关键,有助于在评估不同设计的性能预测差异时将网格依赖性降到最低。

        ANSYS TurboGrid能从叶片设计软件(例如ANSYS BladeModeler)中导入几何结构定义,这样可针对特定叶片设计的特征调整所选的拓扑结构。集成的网格拓扑结构能确保,通过最少的用户输入创建最佳网格。然后,拓扑结构自动针对设计参数进行调整,确保所生成网格的一致性。当利用批处理模式的脚本编写功能评估多种叶片几何结构参数时,ANSYS TurboGrid可最大限度地提高生产力。


功能特点

全自动拓扑和网格

        ANSYS TurboGrid软件包括了面向完全自动化并结合史无前例的网格质量(对甚至最复杂的叶片形状)的新技术。定义了最终希望的网格尺寸后(并且,你可以选择叶片边界层解析度),所有其它步骤都是自动执行,生成极其高质量的网格。网格角度很好、网格尺寸变化光滑、在近壁面生成大细长比的单元来精确有效地解析边界层。


旋转机械专用

        ANSYS TurboGrid软件提供用户友好的、叶片设计师熟悉的点击显示功能,包括查看流道和叶片位置的二维的叶片-叶片视图和中弧线视图。这个视图会随着输入改变而自动更新,反映最新的变化。


自动的间隙网格

        对与机匣,设置轮毂有间隙的叶片,ANSYS TurboGrid提供了解决方案。用户能用几种方式来设置间隙:例如,给出展向百分比或者离开轮毂或机匣的指定距离。间隙处的网格沿着叶片厚度中心方向可以是匹配或非匹配的,确保优化的网格质量和精确地预测叶片间隙流。


快速网格质量反馈

       针对诸如网格扭曲角度、网格扩张率、网格单元的长细比等指标,ANSYS TurboGrid提供了网格质量的立即反馈。任何不满足目标指标的网格被高亮显示,指导用户调整输入和做相应的控制。
