ANSYS Blademodeler
产品概述 功能特点
产品概述

        ANSYS BladeModeler软件是一款专业、易用的旋转机械部件快速三维设计工具。该软件将大量旋转机械领域的专业功能集成到ANSYS的用户友好界面环境中。ANSYS BladeModeler是用于设计轴流、混合流及径向流叶片的应用软件,例如泵、压缩机、风扇、风箱、涡轮、扩张器、涡轮增压器、诱导轮等产品的设计。

        ANSYS BladeModeler软件是一款易于使用的专业工具,可用于旋转机械组件的快速3D设计。ANSYS BladeModeler可用来设计泵、压缩机、风扇、鼓风机、涡轮机、扩展器、涡轮增压器、导流片等设备中的轴向混合流和径向叶片组件。


功能特点

综合全面的旋转机械解决方案

        ANSYS BladeModeler与ANSYSDesignModeler集成在一起,可提供完整的3D几何结构建模功能,并允许添加任意数量的几何特性,例如轮毂、叶片倒角以及叶型和修剪等。叶片设计可与其它无叶片组件(例如外壳、叶根或复杂的3D尖端区域)相结合。用户可直接创建无叶片组件,也可以从连接到各大主要CAD厂商的CAD工具中导入,对于装配和评估的设计没有任何限制。ANSYS BladeModeler软件提供交互叶片设计之间的重要链接、网格生成以及包括流体动力学和结构力学在内的高级仿真功能。


完整的几何建模

        您需要选择分析所需的几何细节等级。对于快速分析而言,最基本的叶片草图可能就足够了。不过当需要实现最大精确度时,ANSYS BladeModeler软件可包含详细的3D固体建模几何组件。根据设计过程和需求的不同,可使用先进的ANSYS流体动力学或ANSYS结构力学产品分析叶片几何结构的空气动力学性能或机械性能。


集成型初始尺寸

         ANSYS BladeModeler软件包含PCAEngineers的多款等分线设计工具:针对离心式压缩机的ANSYS Vista CCD、针对径流式涡轮的ANSYS Vista RTD、针对离心泵的ANSYS Vista CPD以及针对轴流式风机的ANSYS Vista AFD。根据机器载荷(质量流、压力比等)和几何约束情况,该程序会配置叶片几何结构,并提供包括比速和比量在内的重要无因次性能参数。叶片几何结构可直接输出用于ANSYS BladeModeler中。


交互式叶片设计

        ANSYS BladeModeler将您的设计定义为多个2D草图(在展向或用户自定义位置),然后立即以交互方式生成完整的3D设计,并提供叶片角度和喉部面积等定量信息。该软件使用经向视图定义流动路径,并提供两种模式来定义叶片形状。您可以使用角度/厚度模式指定叶片包角(叶片角度)和厚度分布,通常用于径向机设计中。或者,您可以使用受压侧/进口侧模式单独描述叶片受压侧和进口侧的曲线,通常用于轴向机设计中。


与ANSYS Workbench集成

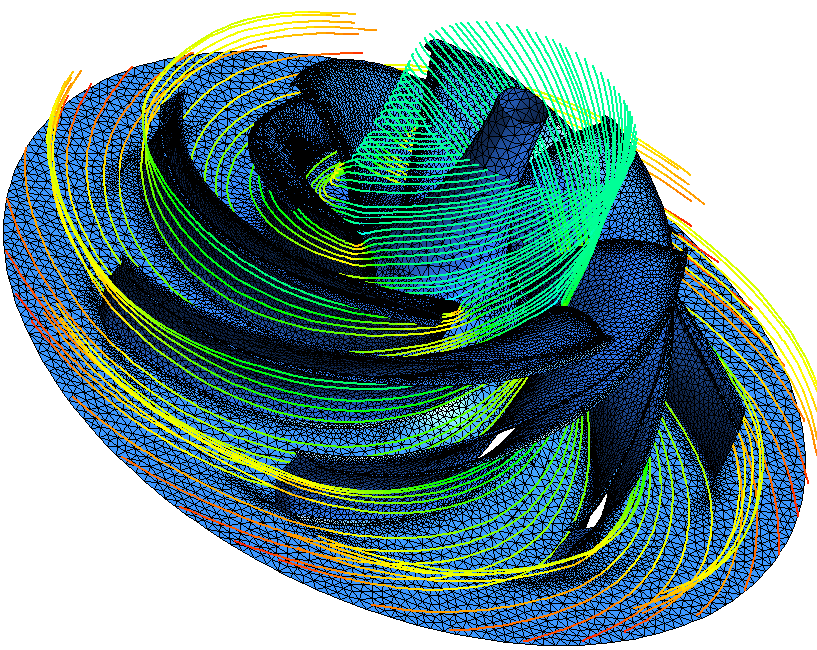

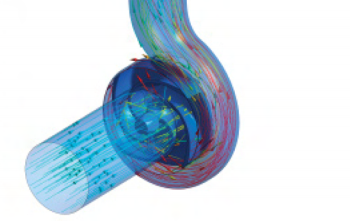

ANSYS BladeModeler完全集成到了ANSYSWorkbench平台中,为您提供多种强大的产品选项,可用于定义工作流程,并通过简单的拖放动作在设计流程中连接到不同的应用。例如,您可使用ANSYS Vista TF直接将设计转移到通流分析,或者利用ANSYSTurboGrid工具为设计生成网格。完整的集成可提供到ANSYS其它应用的参数化持久连接,相关应用包括:用于快速2D通流分析的ANSYS Vista TF工具、用于网格生成的ANSYS TurboGrid软件、用于全3D流体分析的ANSYS流体动力学解决方案以及用于应力和模态分析的ANSYS结构力学技术。而且,你可在统一的CAE环境中执行整个过程。
